STG-EA11-F4.26

紅外熱電堆氣體傳感器

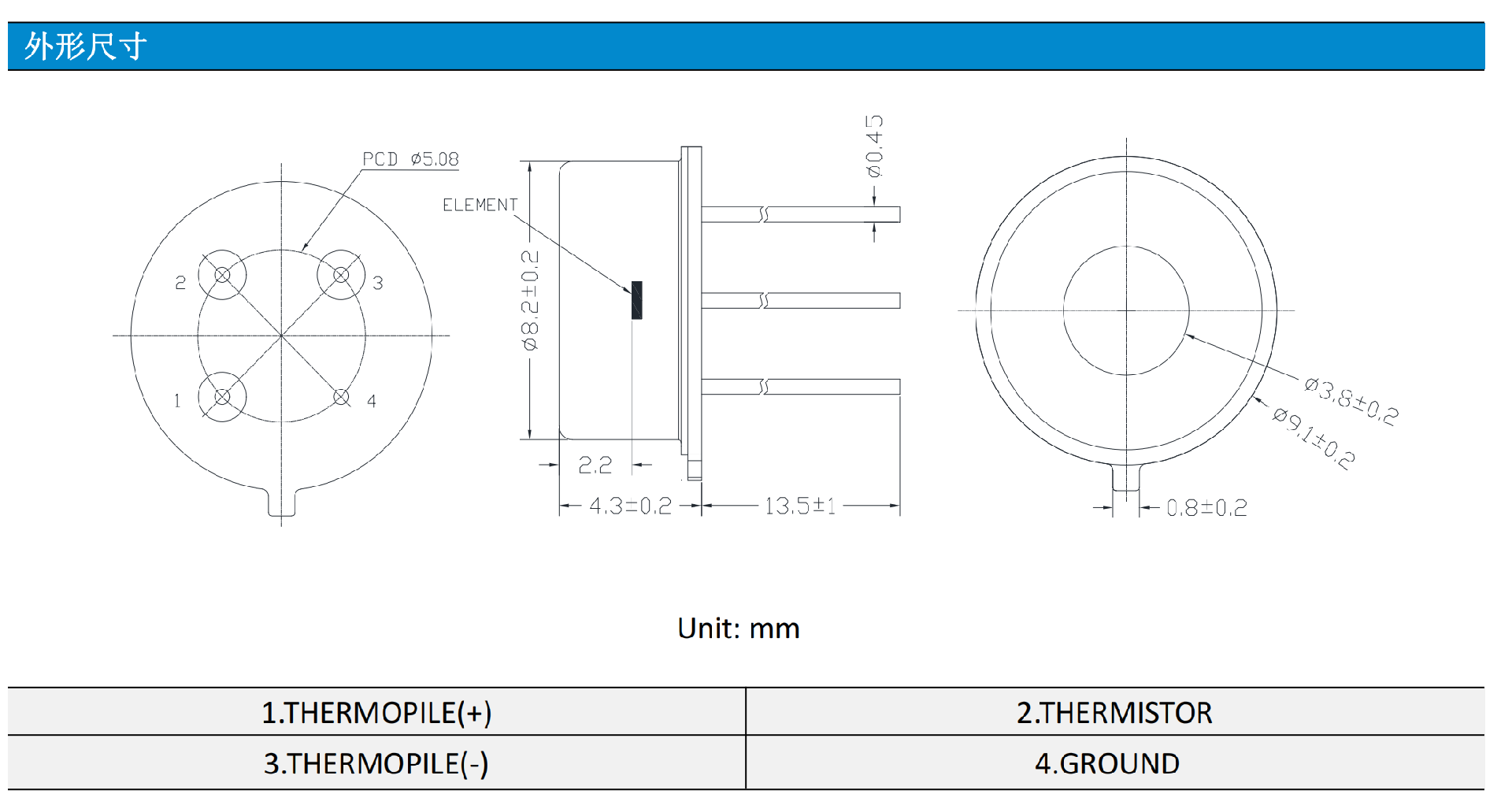

TO-39 封裝
高靈敏度
NTC 熱敏電阻補償
快速響應時間
4.26 μm 窄帶濾光片

產品概述

森霸傳感STG-EA11-F4.26紅外熱電堆氣體傳感器可以通過其中熱敏元件電阻的變化來測量二氧化碳?xì)怏w組分濃度。產品由 TO-39 金屬管殼封裝而成，窗口裝有針對二氧化碳?xì)怏w選擇的窄帶通濾波器，內部集成紅外濾光片、熱敏電阻等電子元件，具有高可靠性、高靈敏度等優點。

產品特性

TO-39 封裝
高靈敏度
NTC 熱敏電阻補償
快速響應時間
4.26μm 窄帶濾光片

數據參數

參數 Min. Typ. Max. units 測試條件
尺寸 1.6×1.6 mm2
靈敏區域 1.1×1.1 mm2
熱電堆電阻 95 120 140 KΩ Temp=25℃
噪聲電壓 45 nV/Hz1/2 Temp=25℃
噪聲等效功率 0.27 nW/Hz1/2 Blackbody=500k,1Hz@25℃
響應度 124 V/w Blackbody=500k,1Hz@25℃
電阻溫度系數 0.1 %/℃ Temp=25℃~75℃
時間常數 10 ms
探測率 1.0 E+08 cmHz1/2/w Blackbody=500k,1Hz@25℃
NTC阻值 100±3% KΩ 25℃
NTC β 3950±1%
K 25/50℃

環境要求
工作溫度	-30℃~+85℃
儲存溫度	-30℃~+100℃
